网线颜色排列顺序(图)

2020-11-21 / 来源:网络

如何自己动手压网线,网线网线颜色顺序排列方式是什么样?常用接法如下:


  T568B型接法:


网线颜色顺序排列方式


从左至右的颜色顺序

  T568A型接法:


网线颜色顺序排列方式


从左至右的颜色顺序

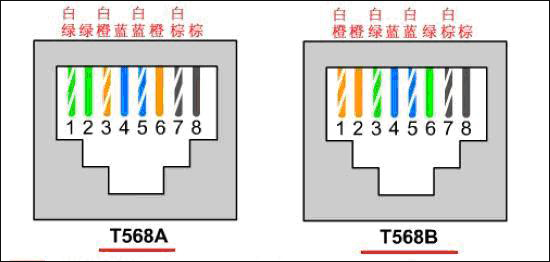

  T568A和T568B网线颜色顺序排列方式图示:


网线颜色顺序排列方式



网线颜色顺序排列方式注意事项:

  1、蓝色线对与T568B比较完全一样,摆在正中央。

  2、“橙色线对”取代了原T568B中的“绿色线对”的位置。相应地,“绿色线对”取代了原T568B中的“橙色线对”的位置。

  一句话说就是:“橙色线对”和“绿色线对”相互交换了位置。

  3、最稳定的要数“橙色线对”,不管风云如何变换,始终纹丝不动。

  有了上述对比,一般我们都是只记熟“T568B”一种接法,需要用到“T568A”的时候再由“T568B”变换而来。这也正是接“直通线”(也称“平行线”)的时候,一般我们见到的都是“T568B”型接法,因为管理员对这种接法记得最熟。

  因为双绞线实际上是“同一颜色对双双绞合在一起的”,为了便于将线按照上述要求捋平整,避免线与线之间相互缠绕不便于固定,建议采用以下记忆方法(也是摆线方式):

  (1)先将“蓝色线对”展开捋平摆在正中央(特别注意:其他线对都是“带有一半白色的那根线”在“纯色的那根线”的左边,唯独此线对要求“蓝色”居左,“白蓝”居右。即上述表格中的第4、5两线)。

  (2)再将“绿色线对”展开捋平“骑跨”摆在“蓝色线对”的两侧(注意:“白绿”居左,“绿色”居右。即上述表格中的第3、6两线)

  (3)最后,将“橙色线对”和“棕色线对”分别展开捋平按要求摆在最左侧和最右侧。(注意:“白橙”摆在“橙色”左边,“白棕”摆在“棕色”左边。即上述表格中第1、2和第7、8共4根线)



常见的几种网线:

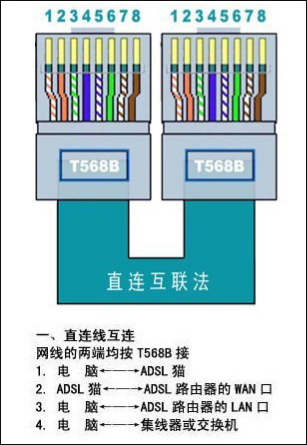

  1、直通线(也称平行线):

  两端都采用T568A型接法,或者两端都采用T568B型接法。(注意:两种接法没有优劣之分)


网线颜色顺序排列方式

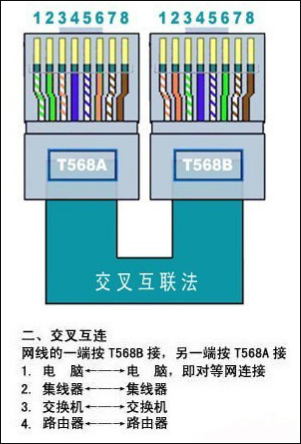

  2、交叉线:

  一端采用T568A型接法,另一端采用T568B型接法。


网线颜色顺序排列方式


上文便是关于网线颜色顺序排列方式的讲述,用户在接水晶头的时候要注意网线(双绞线)的胶皮不能剪的太长,不然容易出现接触不良或损坏PE绝缘层和铜导体,当然,太短也不行,因为塞不进去。
