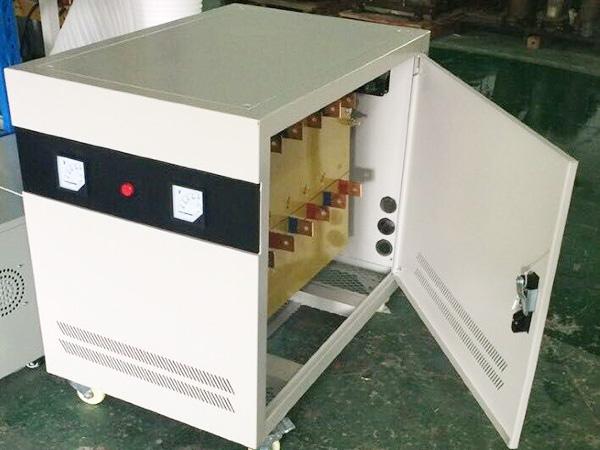

什么是三相隔离变压器

2020-11-21 / 来源:网络

三相隔离变压器有一、二次线圈,它通过磁路使二次侧带电,而不直接与一次电源侧的中心点接地系统发生电的联系,因此具有良好的对地隔离。三相隔离变压器采用三相双绕组结构,具有防雷击、防干扰特性。原副边每个绕组分成两个线圈,该两个线圈是用两层互相绝缘的金属箔并绕起来的。


当电气设备外壳漏电时,无论次级线圈的哪一端对电器外壳通路,都不会造成人身触电。这种变压器初、次级都装有熔丝保险,变压器的铁芯和金属外壳都对地进行可靠连接,起到屏蔽作用,具有抗干扰性能,用来作仪器、电动手动工具的安全电源非常可靠。



三相隔离变压器的电压可根据需要来选,一般规格有单相220/220V,220/36V、380/220V。三相380/380V、380/220V、380/36V。使用中要特别注意用电器的总容量要小于安全隔离变压器的容量。目前生产的安全隔离变压器容量为0.1-15KVA。


在农村家庭接三眼安全插座时,应将电器插座的接地端接到三相四线制的零线上,以达到保护接零的目的。它可用于家用电器的保护上,如洗衣机、电冰箱等。因这些家用电器工作在潮湿的环境中,其金属外壳容易发生漏电。但应用此方法需要把插座的接地端直接接到进户前的零线上。



三相隔离变压器的作用和原理
三相隔离变压器采用三相双绕组结构,具有防雷击、防干扰特性。原副边每个绕组分成两个线圈,该两个线圈是用两层互相绝缘的金属箔并绕起来的。


于是该两线圈之间就存在电容C(即容性隔离变压器)。然后可根据需要采取以下两种接线方式任意组合:
1、具有电压变换功能(如:△/Yo或Yo/ △接法)
2、有滤波抗干扰功能(如:可以去除三次谐波干扰功能。可以去除奇数次谐波干扰.)
3、能有效地抑制从电源线引入的骚扰谐波和雷击电磁脉冲对本系统产生干扰;
4、能有效地抑制由本系统电子设备发出的骚扰谐波进入电源配电网络对其他设备(装置和系统)产生干扰;
5、能从根本上防止由于、地电位扰动所引起的系统工作失常、数据丢失或出错;
6、能有效地防止建筑物防雷装置接闪时因作为参考地的钢筋电位急剧升高导致系统中硬件设备遭反击击毁。
7、隔离变压器在交流电源输入端的特点:
a、若电网三次谐波和干扰信号比较严重,采用隔离变压器,可以去掉三次谐波和减少干扰信号。
b、采用隔离变压器可以产生新的中性线,避免由于电网中性线不良造成设备运行不正常。
c、非线性负载引起的电流波形畸变(如三次谐波)可被隔离而不污染电网。
8、隔离变压器在交流电源输出端的特点:
a、防止非线性负载的电流畸变影响到交流电源的正常工作及对电网产生污染,起到净化电网的作用。
b、在隔离变压器输入端采样,使得非线性负载电流的畸变不影响取样的准确性,得到能反应实际情况的控制信号。
c、若负载不平衡,也不影响稳压电源的正常工作。


所谓的隔离变压器是指输入绕组与输出绕组在电气上彼此隔离的变压器,用以避免偶然同时触及带电体(或因绝缘损坏而可能带电的金属部件)和地所带来的危险,它的原理与普通干式变压器相同,也是利用电磁感应原理,主要隔离一次电源回路,二次回路对地浮空,以保证用电安全。
