交流接触器和直流接触器的区别

2021-11-04 / 来源:网络

直流接触器的原理与交流接触器类似,它们都是通过电磁线圈通电吸合让主触头通断。它们在结构上也相似都是由电磁机构、触头系统和灭弧装置等部分组成。那么两者有什么区别呢?

交流接触器和直流接触器的主要区别在铁芯和线圈上。交流接触器电磁铁芯存在涡流,所以电磁铁芯做成一片一片叠加在一起。过零瞬间防止电磁释放,在电磁铁芯上加有短路环,线圈匝数少电流大,线径粗。直流接触器电磁铁芯是整体铁芯,线圈细长,匝数特别多。如果把交、直流接触器接错了,就是直流电接交流接触器,线圈马上烧。交流电接直流接触器,接触器无法吸合。

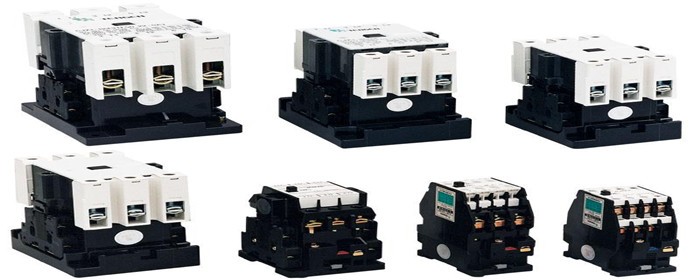

交流接触器

选用交流接触器的注意事项

1、根据接触器所控制负载的工作任务轻重和电动机的功率及操作情况,来确定接触器的电流等级:根据操作回路电源电压选择接触器线圈的额定电压参数:再就是根据使用现场的工作环境选用一般的或特殊型号的接触器。

2、对于工农业广 泛使用的中、小型笼型异步电动机,而且大部分工作在AC3使用类别,在确定接触器的电流等级时,一般是稍大于一些电动机额定电流。因为总要考虑频繁操作情况下接触器长期工作的可靠性问题。

3、对于使用时间不长触头就报废的接触器,不能不假思索再买一台相同产品换上了事;因为损坏的主要原因可能是原来选择电流等级偏小的缘故。果真如此,要重新分析负载性质,选用分断能力更强的接触器或电流等级高一个档次的产品来降容使用。

4、在控制机床电动机或卷扬、起重电动机时,负载情况较为复杂,而多为AC3与AC4混合负载,一般接触器要按降一级容量的原则选用为宜。

5、如果控制对象的实际操作频率超过接触器的额定操作频率时,短时使用尚可,若长时间使用就应降容,否则灭弧困难,主触头易熔焊粘连,而且线圈也容易烧毁.

6、接触器所带负载为电容器或白炽灯时,接通瞬间的冲击电流可达工作电流的十几倍,宜选用专门的接触器,如C16、CJ19. CDC9等系列交流接触器。如手头只有使用普通接触器的唯一选择,最好降低到70%左右的额定容量使用为宜。

7、使用环境要格外重视。在易燃易爆环境中严禁使用普通低压电器元器件。用于矿山、农田的接触器。通常要加装防滴成防尘的罩壳或防爆产品:其敢热条件较差宣降低容量使用。在沿海地区或湿然的环境中,就应选择具有“三防”措施的产品。

8、对于电焊机、电炉、照明等单相负载,可把接触器三极并联来用于单相负我控制,三极井联后容量最高可为原额定电流的2.2~-2.5倍。
